ちょっと、そこ！私は金属パイプのサプライヤーですが、金属パイプの内面の平滑性を確認する方法についてよく質問されます。これは、特にこれらのパイプをさまざまな用途に使用する場合、滑らかな内面が大きな違いを生む可能性があるため、重要な側面です。
まず、なぜ内面の平滑性が重要なのでしょうか?配管、化学処理、さらには一部のハイテク用途などの多くの産業において、滑らかな内面は堆積物の蓄積を防ぎ、摩擦を軽減し、パイプを通る流体やガスの全体的な流れを改善します。これにより、効率が向上し、パイプの寿命が長くなり、メンテナンスが軽減されます。
目視検査
滑らかさをチェックする最も簡単な方法の 1 つは、目視検査です。先端にカメラが付いた柔軟なチューブであるボアスコープを使用できます。パイプに差し込むだけで、モニターで内面を鮮明に観察できます。傷、穴、凹凸のある領域など、粗さの明らかな兆候がないかどうかを確認します。
パイプの全長を確認することが重要です。場合によっては、パイプが輸送中や取り扱い中に損傷した可能性がありますが、これらの損傷はボアスコープで簡単に発見できます。たとえば、長い傷が見られる場合は、パイプが粗い表面を引きずられた兆候である可能性があります。
触覚検査
もう一つの方法は触覚検査です。先端が滑らかな長くて細いロッドを使用できます。パイプの内面に沿ってゆっくりと動かします。ロッドを動かすと、凹凸を感じることができます。凹凸や凹凸がある場合は、それを感知することができます。
ただし、この方法には限界があります。小さな不規則性の検出にはあまり正確ではなく、特に長いパイプの場合は少し時間がかかる場合があります。しかし、特により高度な機器にアクセスできない場合には、これは依然として良い初期チェックです。
表面プロファイリング
より正確な測定には、表面プロファイリングが最適なオプションです。さまざまな種類の表面粗さ計が入手可能です。表面上を移動して高さの変化を測定するスタイラスを使用するものもあります。レーザースキャンなどの光学的方法を使用するものもあります。
スタイラスベースの表面形状計は、小さな針を表面に沿ってドラッグすることによって機能します。針が凹凸に遭遇すると上下に動き、その動きが記録されます。次に、データが分析されて、平均粗さ (Ra) や山から谷までの最大高さ (Rz) などの表面の粗さパラメーターが決定されます。
一方、レーザー走査表面形状計は、レーザービームを使用して表面を走査します。内面の 3D 画像をすばやくキャプチャし、その滑らかさに関する詳細な情報を提供します。この方法は非接触であるため、パイプの表面を損傷することがなく、非常に小さな凹凸も検出できるため、非常に正確です。
超音波検査
超音波検査は、滑らかさを間接的にチェックするために使用することもできます。超音波がパイプ壁を通って送信されるとき、内面に凹凸があると、波が散乱したり、異なる反射をしたりすることがあります。受信した超音波信号を解析することで、内面の状態を把握することができます。
この方法は、外部からは見えない内部欠陥を検出する場合に特に役立ちます。たとえば、パイプ内に隠れた亀裂や大きな穴がある場合、超音波検査で検出できることがよくあります。
規格との比較
内面の平滑度を測定したら、結果を業界標準と比較する必要があります。用途が異なれば、表面の平滑性に対する要件も異なります。たとえば、食品および飲料業界では、バクテリアの増殖を防ぐためにパイプの内面が非常に滑らかである必要があります。
表面粗さの用語とパラメータのガイドラインを提供する ISO 4287 などの規格を参照できます。パイプが特定の用途に必要な規格を満たしていることを確認してください。

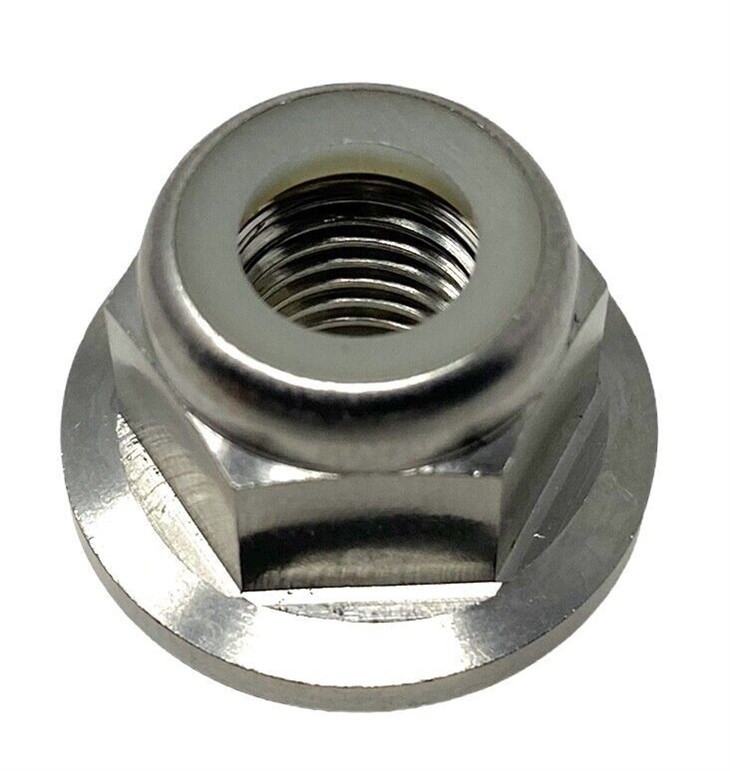

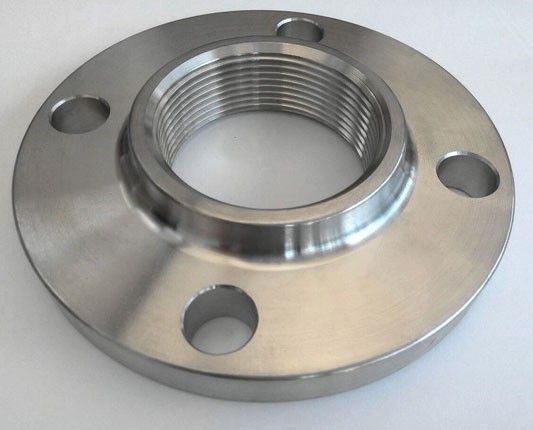

高品質の金属パイプをお探しの場合は、当社が対応いたします。当社では、さまざまな金属パイプと優れたアクセサリーを提供しています。私たちをチェックしてくださいチタンネック平溶接管フランジ、ジルコニウム製 PN16 ねじ込み管フランジ、 そしてチタン製セルフロックフランジナット。
当社のパイプは最高品質の素材で作られており、内面が滑らかであることを保証するために厳格な品質管理検査を受けています。当社製品の購入にご興味がある場合、または金属パイプの平滑性の検査についてご質問がある場合は、お気軽にお問い合わせください。私たちは、お客様がプロジェクトに適切な選択をできるようお手伝いいたします。
参考文献
- ISO 4287: 幾何製品仕様 (GPS) - 表面テクスチャ: プロファイル法。用語、定義、および表面テクスチャパラメータ。
- 配管検査の一般知識を網羅した『設計図実務ハンドブック』。
